講演の内容は千葉大学理学部地球科学科における学部専門基礎「水文学Ⅰ」(現在休講中)の中の「地下水」の章がベースになっています。地下水に関わる基礎的事項を講義します。若手技術者は工学的な解析手法は身につけているのですが、地下水流動系の実態に関する知識を身に付ける必要があるとのこと。そこで、地下水に関する講義をやることになりました。講義資料は活用してください。
役に立つリンク(フレームの中で表示できない場合は、新しいWindow、Tabで開いてください)
1993年から2年弱でしたが筑波大学水文学教室に講師として在籍しました。その時の講義資料ですが、榧根勇先生から引き継いだものをベースにしていると思います。地下水学も当時とは比較にならないほど進歩していますが、地下水流動の現象認識は20世紀までで十分達成したように思います。私が古くなっただけかも知れませんが、ご活用ください。
(以下は2019年度までの記述)
地下水流動系に関する解説

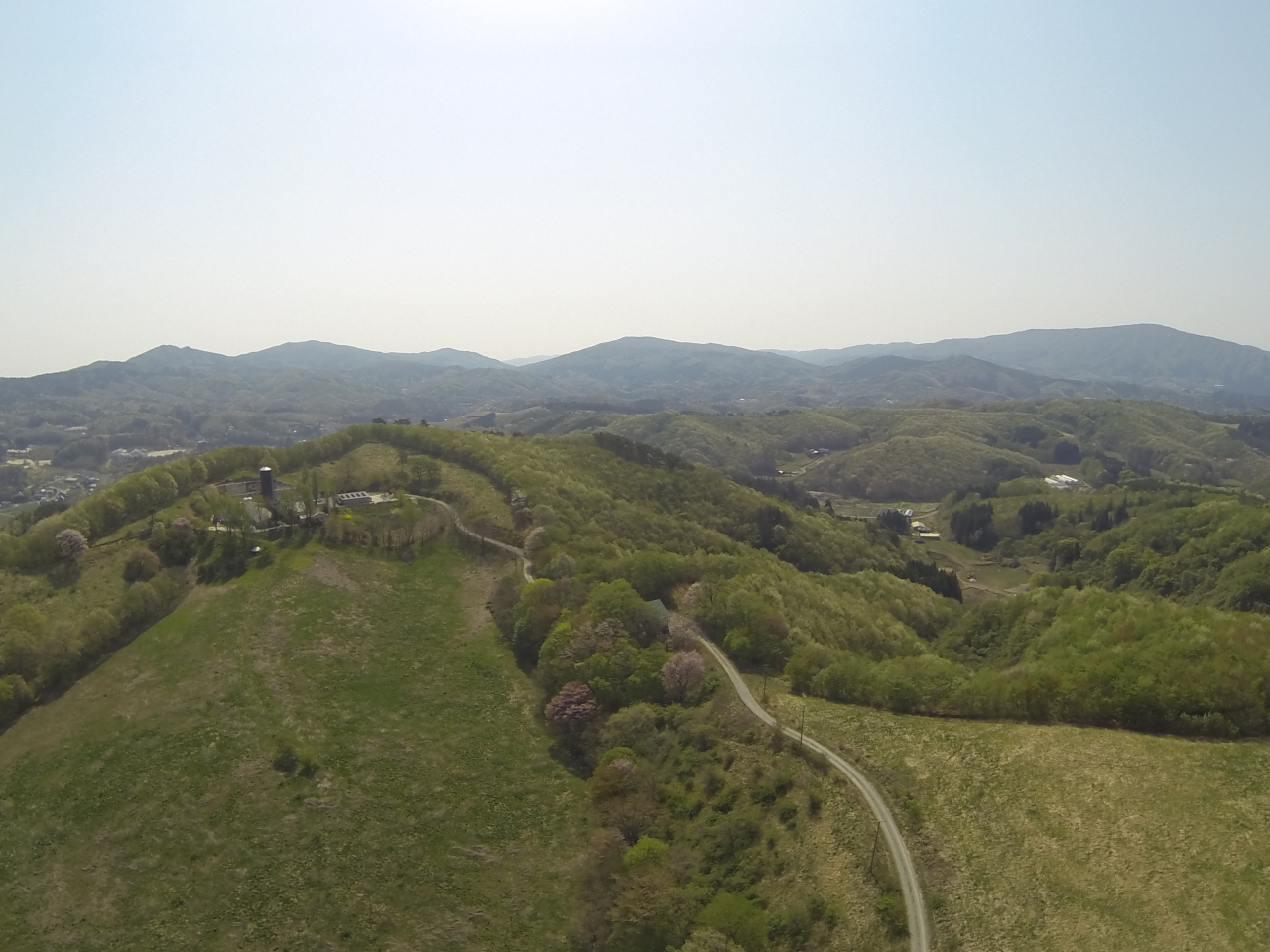

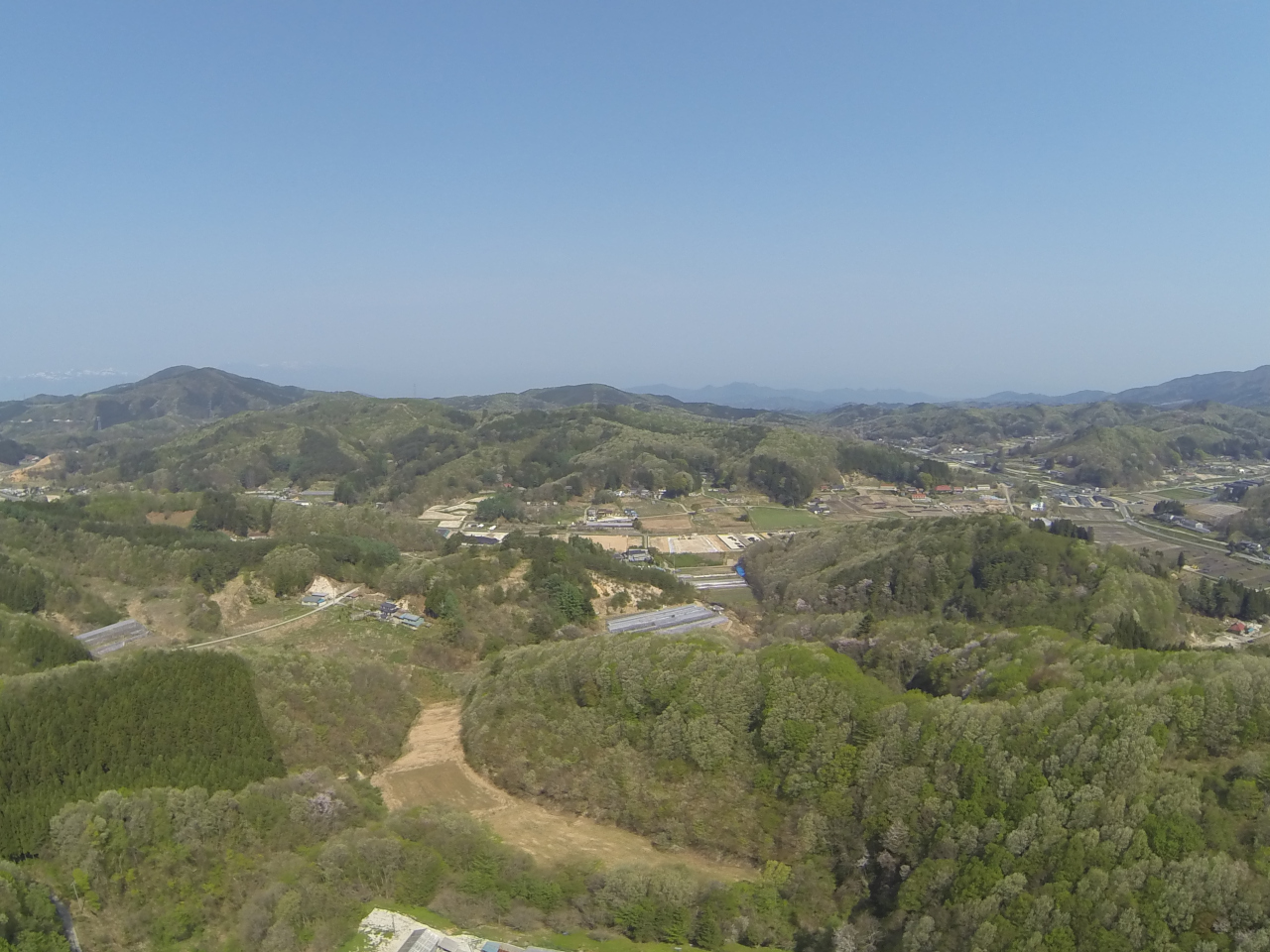

「近藤昭彦(2012.9):地理学的視点に基づき流域の水循環のあり方を推定する方法、水循環-貯留と浸透、86巻,5-9.」。参考にしてください。講義では地形から水循環を推定する方法について話しましたが、その時に使った阿武隈山地(福島県伊達郡川俣町山木屋)の画像です。 どのような水循環が考えられるでしょうか。
地下水を知るいくつかのポイント(昨年までの記述)
水は水理水頭(hydraulic head)の高いところから、低いところに向かって流れます。水理水頭は位置水頭(高さ)と圧力水頭の和で表され、圧力水頭は大気圧を0(ゼロ)として記述されます。川は圧力水頭がゼロ(大気圧)ですので、水理水頭は高さだけで表されます。だから、川は上流から下流に向かって流れます。では、地下水は?地下の圧力水頭は地下水面より下では正、地下水面の上の土壌水帯では負になります。よって、地下水の水理水頭(位置水頭+圧力水頭)は上向きにも、下向きにも勾配を持つことになります。
地下水面から始まり、地下水面に還る流線が織りなす三次元構造を地下水流動系といいます。地下水は近傍の地下水面の高まり(尾根や台地)から直近の低まり(谷)に向かって流れる局地流動系、流域 の最高所から最低所に向かって流れる地域流動系とその中間の中間流動系が階層構造を織りなす三次元的な形をしています。循環する水の量は局地流動系が最も多く、Tothの計算ですと80%が局地流動系を通過するとされています。地域流動系は流動量は少ないのですが、貯留量が大きいため、揚水の影響が顕在化するまで時間がかかることが世界の(量的な)地下水問題の原因になっています。
地下水流動系の器である地層は水理的に連続しており、水分子より大きな空隙を持ち、透水係数はゼロではありません。地下水が涵養域から流出域まで流れる間はすべて水理的に連続しており、 難透水層を通過する地下水の流れも存在します。帯水層中に泥層のはさみがあると、その泥層の上下の動水勾配は大きくなるという特性が地下水流動系にはありますので、泥層(難透水層)があるのでひとつの帯水層の汚染の影響は上下の帯水層には及ばない、といった表現には注意してください。
地下水の流れは非常に遅く、何万年~何十万年前に涵養された地下水を使っていたり、何万年も前に形成された動水勾配が今も解消されていない場所が世界にはたくさんあります。身近に使っている地下水でさえ、数百~数万年の年齢を持つことがあります。地下水を使うときは、その履歴を考えてみませんか。 エジプトの沙漠地域で帯水層として使われているヌビア砂層では水位が1000mも下がっているそうな。確実に持続可能ではありません。地下水技術者はどうしたらよいのだろうか。
地下水のあり方は地域によって大きく異なります。地質、地理(気候や地形)の知識をベースに、地下水流動系の考え方を敷衍し、地域ごとに地下水のあり方を予見する力(経験的知識によって地下水のあり方を予想する力)を身につけてください。地下水理論といった普遍性はベースにあるもの。その上にある個別性が理解できるようになると、地域の問題に対応できるようになります。なお、ある程度経験を積むと、論文や書籍に書かれている経験を“わがこと化”することができるようになるでしょう。そうなったら、エキスパートです。
2019年度追加事項ほか
ダルシーの法則の説明と、地下水流動方程式の導出について簡単に説明しました。地下水の流れが定常(時間変化がない状態)であれば、水理水頭分布はラプラスの方程式を解くことによって計算することができます。私は昔はBASICとFORTRAN、後はC言語で地下水流動方程式を差分法で解くことにより、地下水流動系の性質を理解することができました。皆さんもぜひご自身で地下水流動方程式を解くことをおすすめします。
地下水流動方程式を解くときの境界条件である地下水面は(地下水面では大気圧になるので、地下水面の高さが水理水頭)、湖沼の水面のようなものが地下にある訳ではありません。土壌を浸潤し、地下水面に到達する量(涵養量)と、地下水面から悠久の地下水流動へと旅立っていく流動量の動的平衡として形成されています。モデルではあたかも水面があるように扱いますが、この動的平衡という見方を忘れないようにしてください。
